Dieser Leitfaden hilft Ihnen, Leiterplatten schnell zu verstehen.

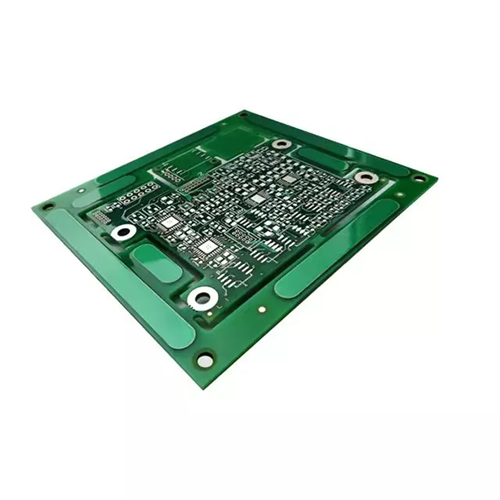

A Leiterplatte, auch Leiterplatte genannt, ist ein wichtiges elektronisches Bauteil.

1. Herkömmliche Leiterplatten werden durch Drucken des Schaltplans und Layouts mit einem Fotolackverfahren hergestellt, daher der Name Leiterplatte. Derzeit sind die meisten Leiterplatten mit einem angebrachten Fotolack (Laminat oder Beschichtung) beschichtet, der dann belichtet und entwickelt wird, bevor die Leiterplatte geätzt werden kann.

2. Leiterplatten werden in einseitige, doppelseitige und mehrschichtige Leiterplatten eingeteilt. Im Grunde genommenLeiterplatte, Komponenten sind auf einer Seite konzentriert und die Drähte sind auf der anderen Seite konzentriert; Diese Art von Leiterplatte wird als einseitige Leiterplatte bezeichnet. Eine doppelseitige Platine verfügt auf beiden Seiten über Kupferleiterbahnen, und die Leitungen zwischen den beiden Schichten können über Durchkontaktierungen verbunden werden, um die erforderliche Netzwerkverbindung herzustellen. Eine mehrschichtige Platine bezieht sich auf eine Leiterplatte mit drei oder mehr leitfähigen Musterschichten, die durch Isoliermaterialien getrennt und zusammenlaminiert sind, wobei die leitfähigen Muster nach Bedarf miteinander verbunden sind.

3. Eine Leiterplatte besteht hauptsächlich aus Lötpads, Durchkontaktierungen, Befestigungslöchern, Drähten, Komponenten, Steckverbindern, Füllstücken und elektrischen Begrenzungen. Die Hauptfunktionen jeder Komponente sind wie folgt:
